Eficiencia energética: Recuperación de calor en pisciculturas
|
|
|
|
Descripción del sistema: diseñado para temperar +6°C y recuperar 4°C desde un caudal de 3.500 LPM, con recuperación de 66% promedio.
Salmones Multiexport S.A., Piscicultura Molco, Villarrica.
|

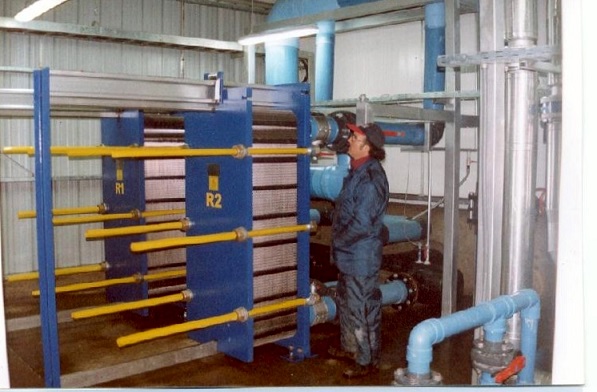

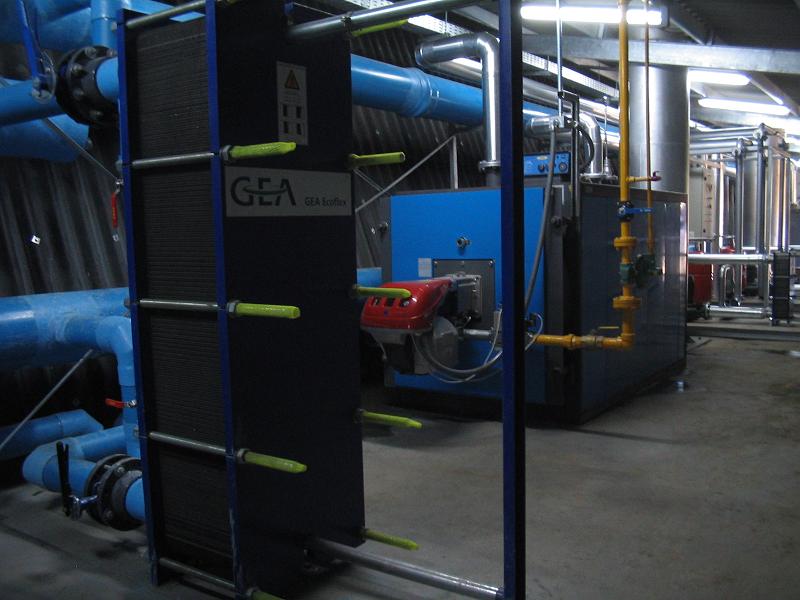

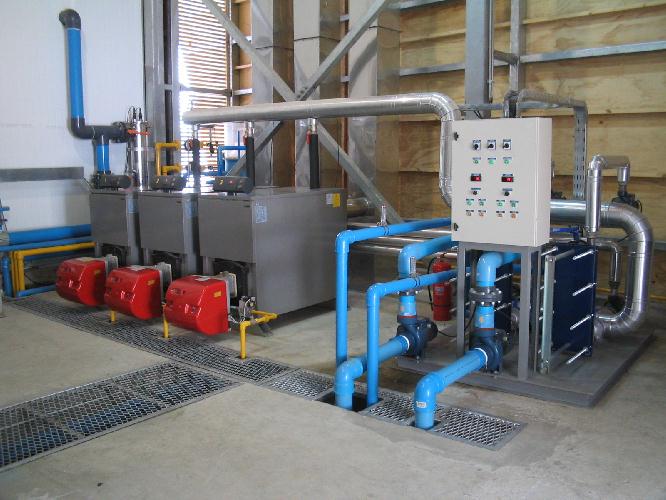

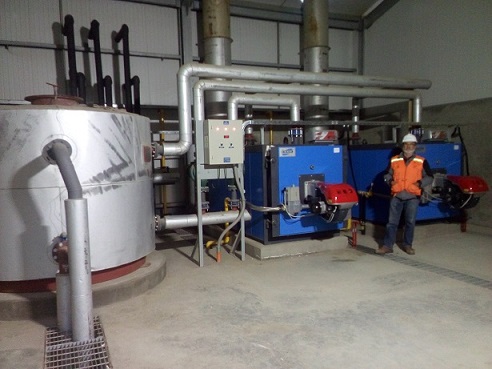

Calderas y recuperadores de placas |

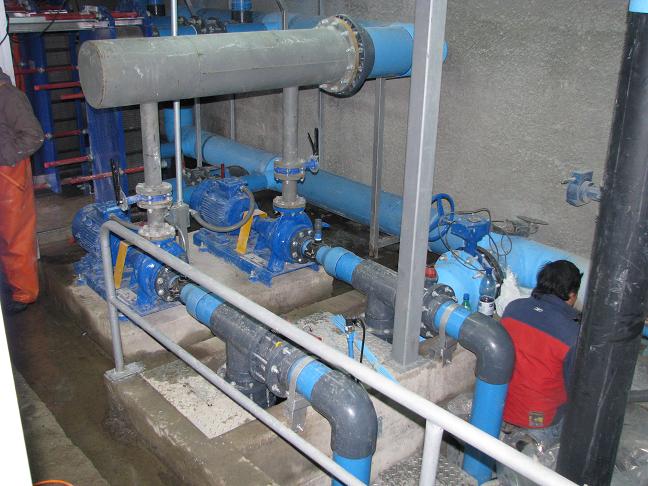

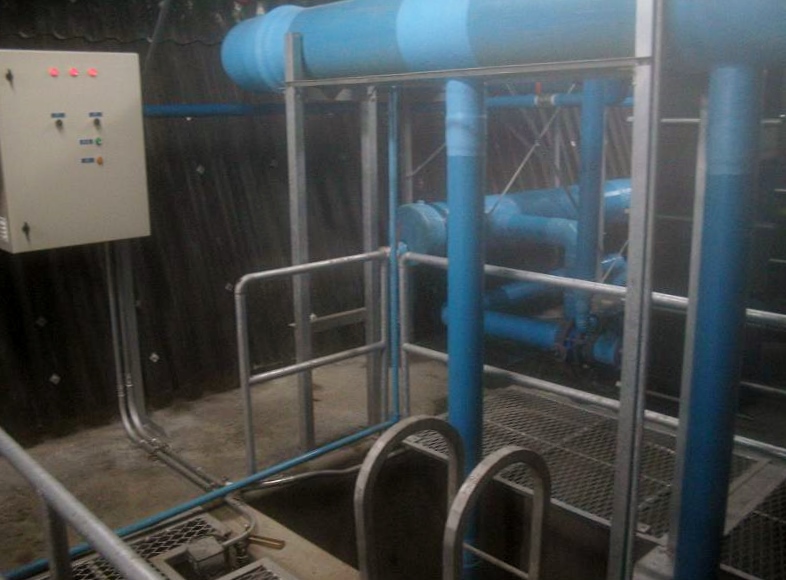

Rotofiltro y bombas de agua usada |

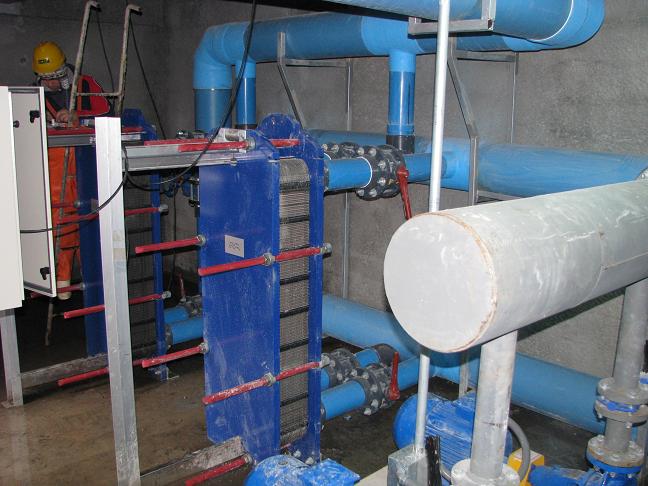

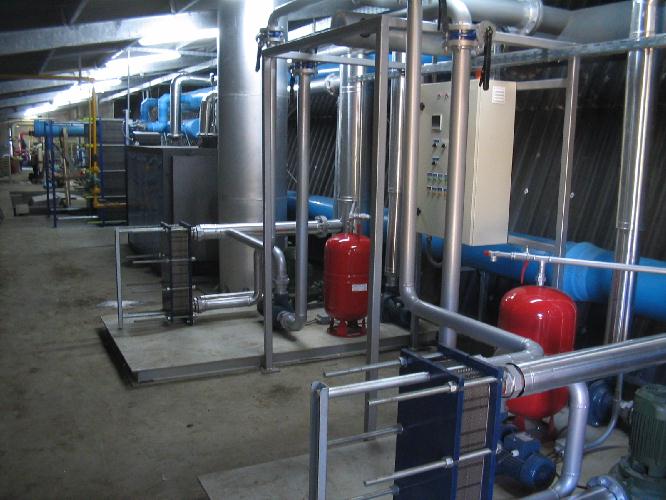

Intercambio de calor y controles |
Sistema diseñado para 6.200 LPM, incremento de temperatura de 6°C y recuperación de calor de 4°C. Equipado con calderas a gas licuado.
Pesquera Los Fiordos, Piscicultura Melipeuco (Temuco).
Central térmica de 5 millones Kcal/hora.
|

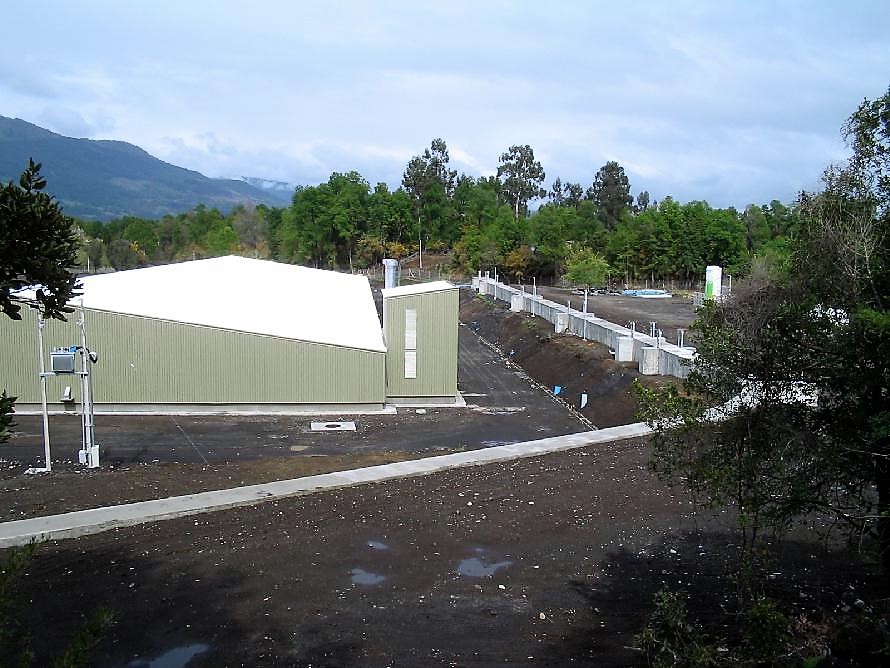

Vista exterior piscicultura |

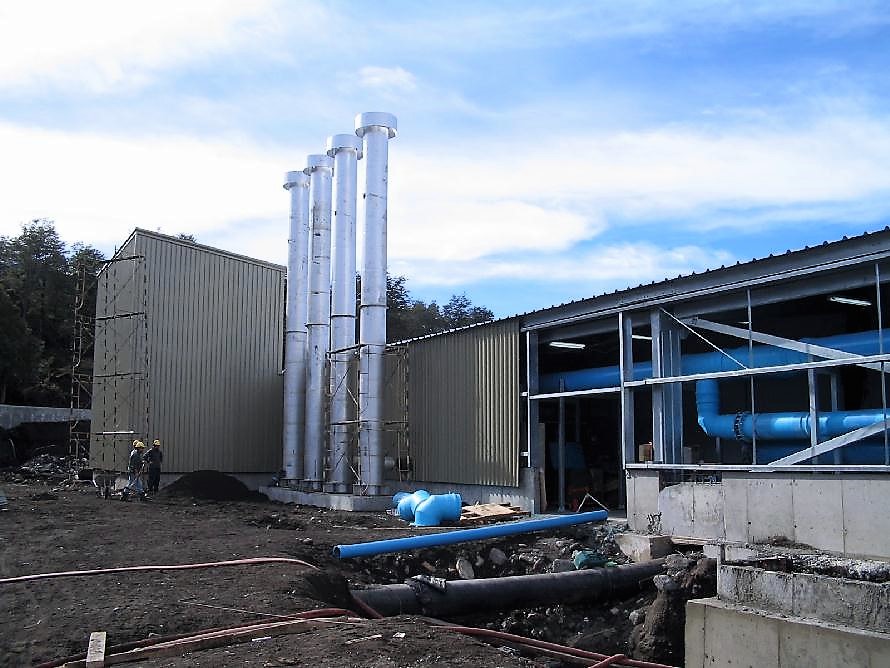

Chimeneas durante su construcción |
|
Interior de la sala de máquinas (al fondo sistema de temperado) |

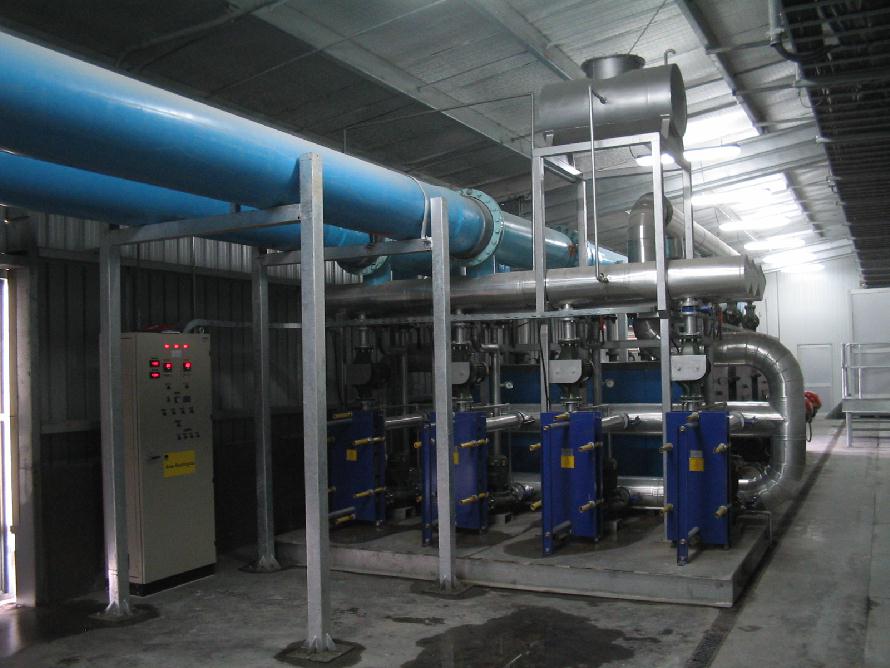

Vista general sistema de temperado y tablero de control de temperaturas. |
|

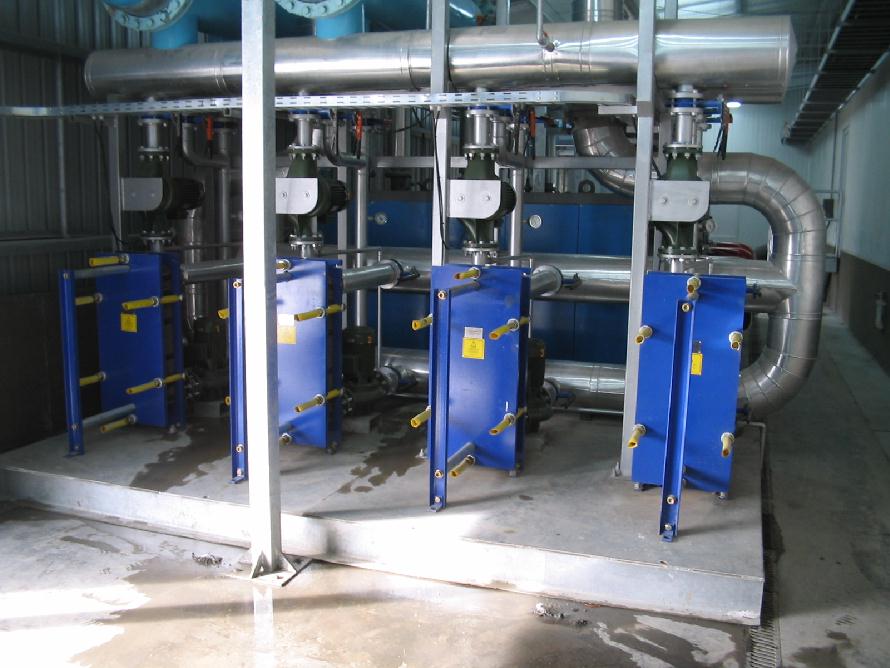

Intercambiadores de calor y bombas montados sobre Skid (base estructural) |

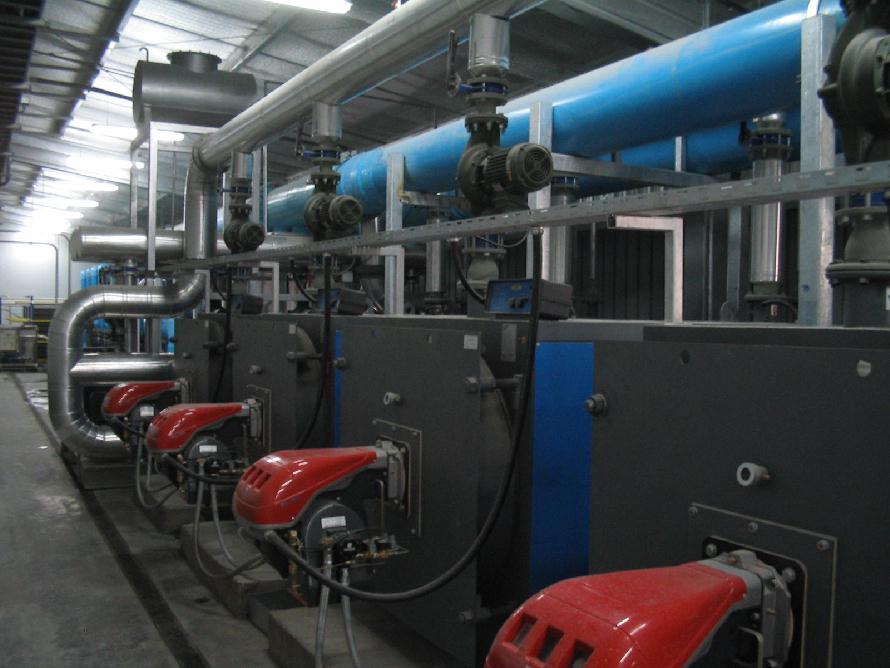

Pasillo frente a la zona de calderas |
|
|

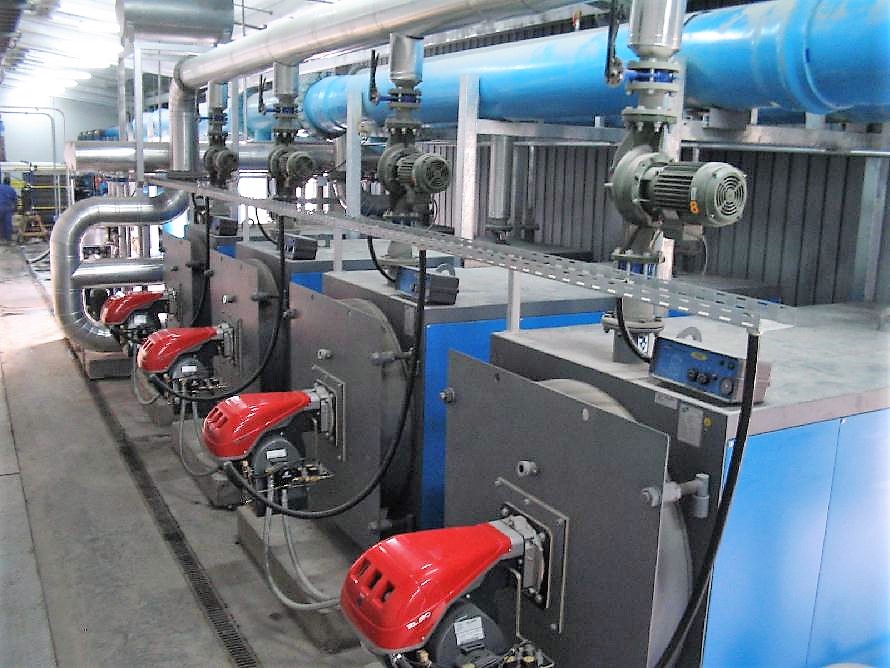

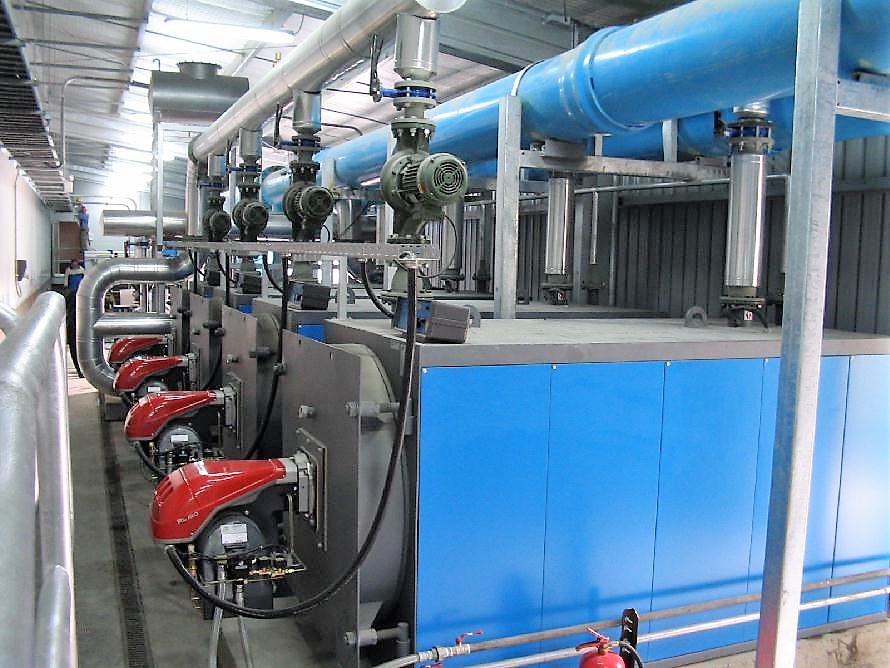

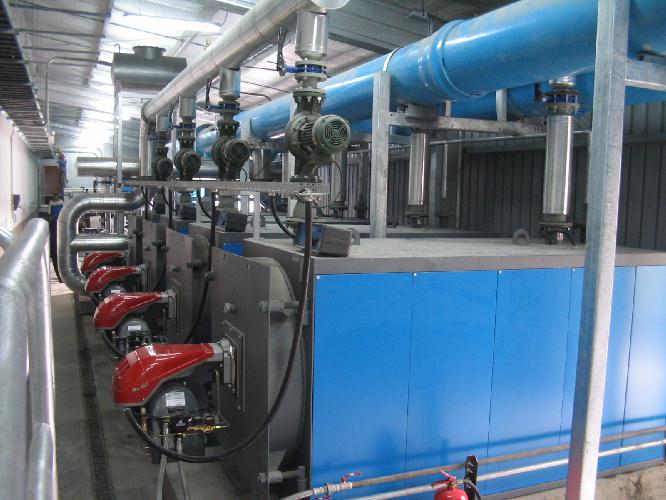

Vista de costado Calderas y manifolds. |
Descripción del equipo: Esta central permite temperar un caudal de 20.000 litros/minuto de agua hasta un rango de 14º-16ºC, mediante calor generado por 4 calderas a gas licuado y Sistema de Recuperación de calor desde los efluentes. El agua es utilizada para abastecer las salas de incubación y alevinaje de Salmones y Truchas.
Pesquera Los Fiordos, Piscicultura Mano Negra, Coyhaique.
Central térmica de 2 millones de Kcal/hora con calderas a gas licuado:
|

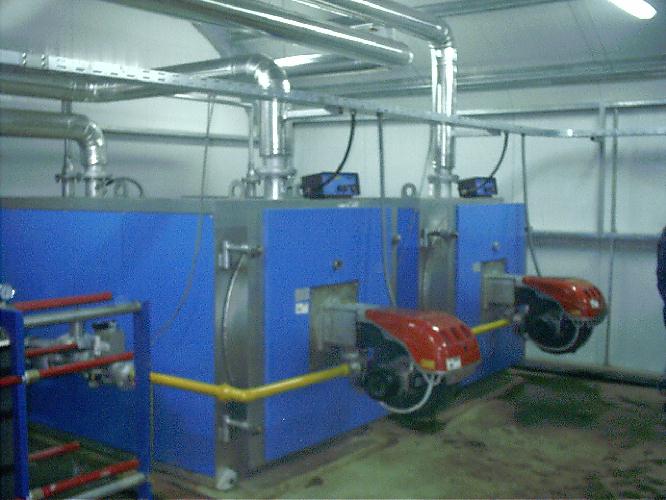

Vista de las 2 calderas |

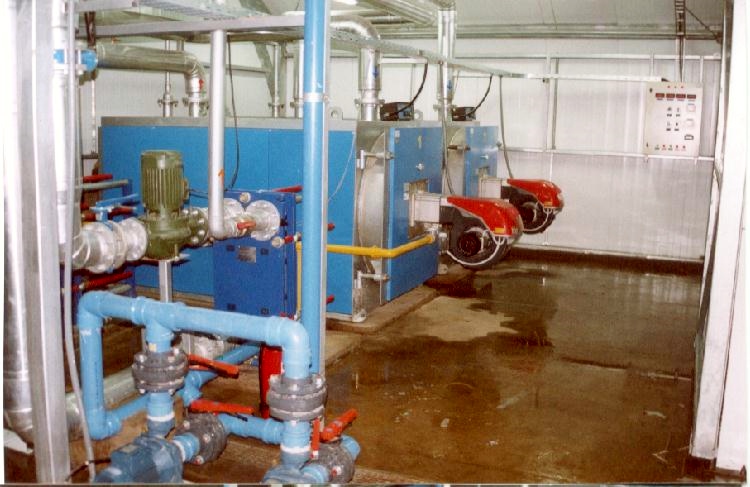

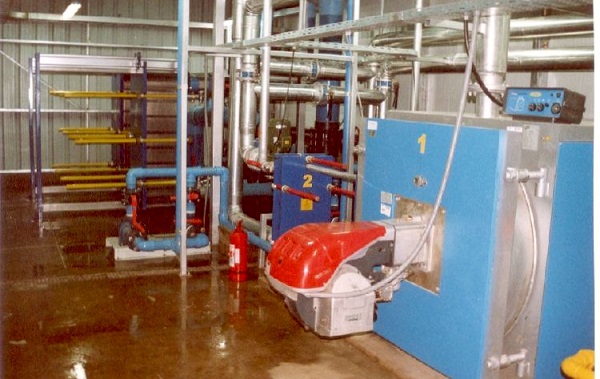

Vista general de la sala |
|

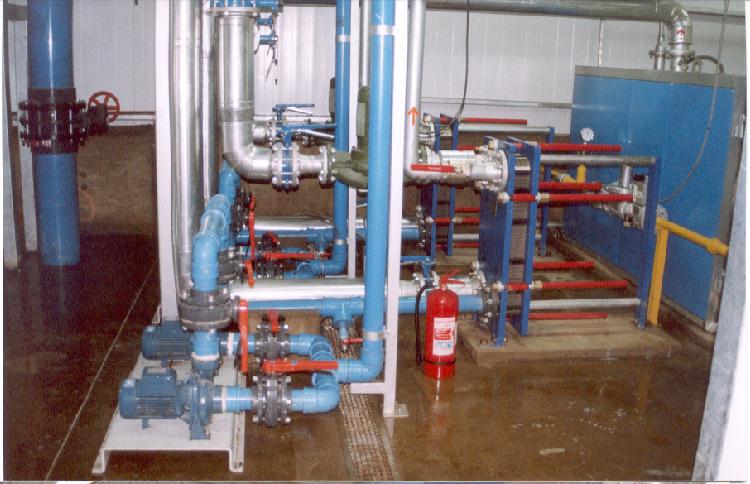

Intercambiadores de calor y bombas |

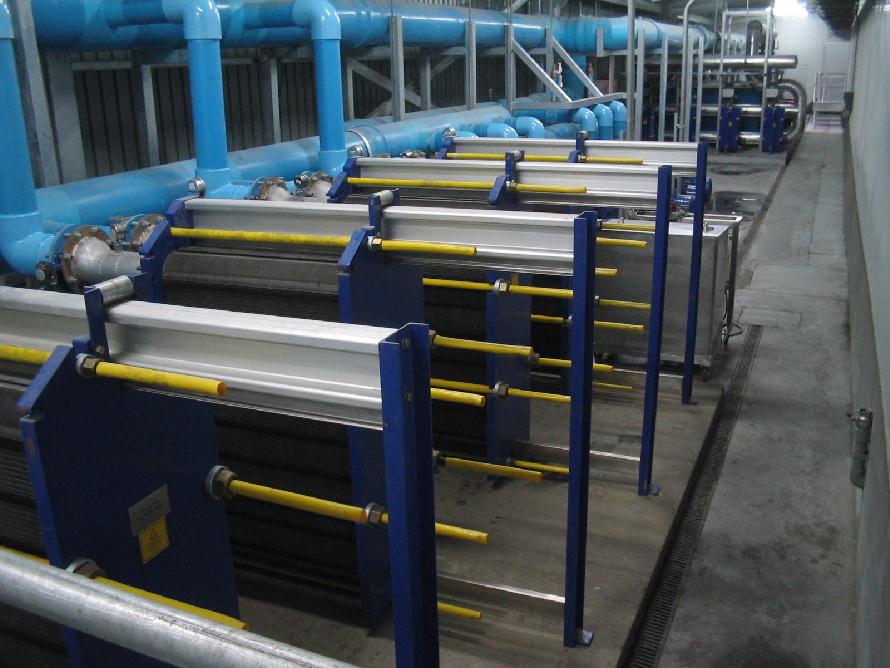

Recuperadores de calor |
Descripción del equipo:
Caudal máximo de 9.000 litros/minuto con incremento de temperatura de 4ºC. Equipada con 2 calderas con quemadores de gas licuado; cada caldera cuenta con su intercambiador de calor, bombas recirculadoras y su control de temperatura automático. El sistema recupera calor desde los efluentes.
